Eski Eser Rölöve
Tarihi mirası hem yerden hem havadan tarıyoruz; dijital ikize dönüştürerek geleceğe taşıyoruz.
TARİHİ YAPILARDA EN ÜST DÜZEY HASSASİYET
Lazer Tarama + Drone Fotogrametri Entegrasyonu
Eski eser ve kültürel miras yapılarında rölöve çalışmaları, yüksek hassasiyet ve bilimsel doğruluk gerektiren özel bir süreçtir. Çoğu tarihi yapıda karmaşık geometri, organik taş dokuları, bozulmalar, eğrilikler ve erişimi güç alanlar bulunur.
Geleneksel metotlar bu detay yoğunluğunu kayıpsız belgeleyemez.
Bu nedenle eski eser çalışmalarında iki teknoloji bir arada kullanılır:
Lazer Tarama (TLS)
Yerden
Milimetrik doğruluk. Yüzey detaylarının eksiksiz yakalanması. Tonoz, kemer, sütun, niş, kabartma ve tüm detaylı taş işçiliğinin ölçülmesi
Drone Fotogrametri
Havadan
Çatılar, kubbeler, saçak altları ve yüksek kotlardaki erişilemeyen alanların modellenmesi. Yüzey kaplamaları ve bozulmaların geniş ölçekli görüntülenmesi. Yatay + düşey tam kapsama sağlanması.
Bu iki veri aynı koordinat sisteminde birleştirilerek yapının hiçbir detayı eksik kalmadan bütüncül bir 3D Dijital İkiz oluşturulur.
ESKİ ESER RÖLÖVE
Referanslarımız

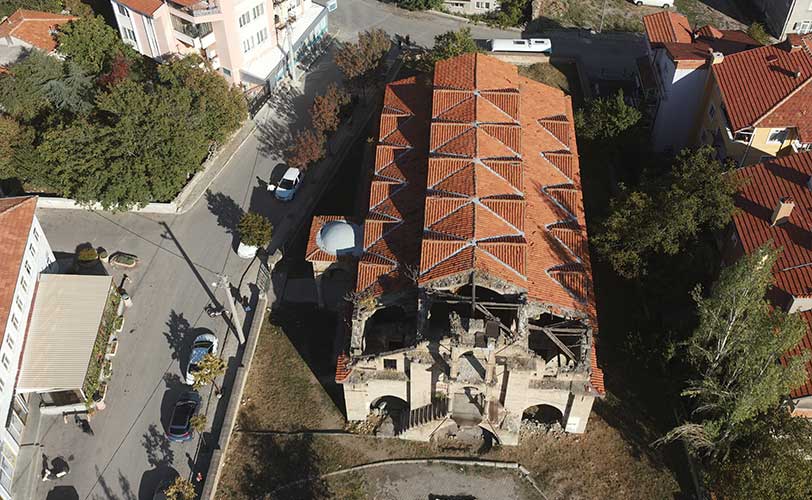

Aya Yorgi Kilisesi/Isparta
Lazer Tarama, Yersel Fotogrametri ve Hava Fotogrametrisi tekniklerinin birlikte ve entegre olarak kullanıldığı çalışma kapsamında; Isparta ilinde yer alan Aya Yorgi Kilisesi, kültürel mirasın korunması ve belgelenmesi amacıyla ele alınmıştır.
Yüksek doğrulukta elde edilen üç boyutlu veriler sayesinde yapının mimari özellikleri, strüktürel detayları ve mevcut durumu detaylı biçimde belgelenmiş; oluşturulan üç boyutlu sayısal model, Rölöve, Restitüsyon ve Restorasyon (3R) çalışmalarına altlık teşkil edecek nitelikte hazırlanmıştır.
Çalışma süreci; veri toplama, modelleme, analiz ve dokümantasyon aşamalarını kapsayacak şekilde, ilgili mevzuat ve kültürel miras koruma ilkeleri doğrultusunda titizlikle yürütülmüş olup, 2023 yılı içerisinde başarıyla tamamlanmıştır.
Erman Han
Yeşilçam sinemasının birçok önemli filmine ev sahipliği yapmış ve Türk sinema tarihinin simge yapılarından biri olan Erman Han, kültürel mirasın korunması ve gelecek kuşaklara aktarılması amacıyla ele alınmıştır.
Gerçekleştirilen çalışma kapsamında, Lazer Tarama yöntemi kullanılarak yapının mevcut durumu yüksek hassasiyetle belgelenmiş; elde edilen veriler doğrultusunda üç boyutlu sayısal model (Dijital İkiz) oluşturulmuştur. Hazırlanan bu model, yapının mimari, strüktürel ve mekânsal özelliklerini detaylı biçimde yansıtacak şekilde geliştirilmiş olup, Rölöve, Restitüsyon ve Restorasyon (3R) çalışmalarına altlık teşkil edecek nitelikte hazırlanmıştır.
Çalışma; veri toplama, modelleme ve dokümantasyon süreçlerini kapsayacak şekilde, kültürel miras koruma ilkeleri ve ilgili teknik standartlar doğrultusunda titizlikle yürütülmüş olup, 2024 yılı içerisinde başarıyla tamamlanmıştır.
EOS

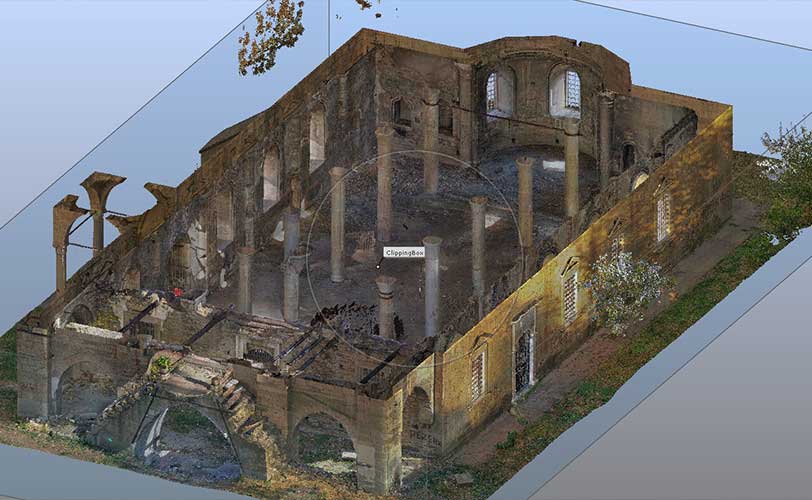

Scan to BIM ile Tarihi Yapıların Gerçek Ölçülü Dijital İkizi
Toplanan lazer tarama ve drone verileri, yüksek çözünürlüklü bir 3D Nokta Bulutu olarak işlenir. Ardından bu veri, uluslararası koruma ve restorasyon standartlarına uygun şekilde Scan to BIM süreciyle BIM ortamında modellenir.
Bu model;
- Kemer, tonoz, kubbe geometrileri
- Duvar kalınlıkları
- Taş dokuları ve bozulmalar
- Eğim, çökme ve deformasyonlar
- Malzeme farklılıkları
- Pencere, kapı ve süsleme elemanlarının özgün ölçüleri
gibi eski eserlerde kritik olan tüm öğeleri gerçek formuyla içerir.
Bu sayede restorasyon ekipleri;
- Kesin veriye dayalı rölöve
- Restitüsyon altlıkları
- Müdahale gerektiren alanların belirlenmesi
- Deformasyon analizi
- Malzeme ve doku çalışmaları
- Koruma kurullarına uygun proje üretimi
gibi tüm süreçleri bilimsel doğrulukta planlayabilir.
HİZMET SÜRECİ
Bilimsel Koruma Standartlarına Uygun Dijital Belgeleme

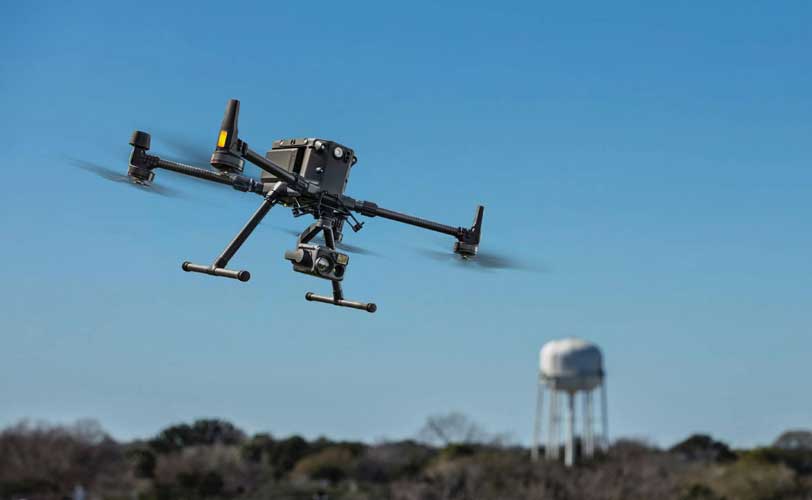

Drone ile Havadan Fotogrametri
Yapının çatısı, avlular, arka cepler, ulaşılması zor bölümler yüksek çözünürlüklü görüntülerle belgelenir.

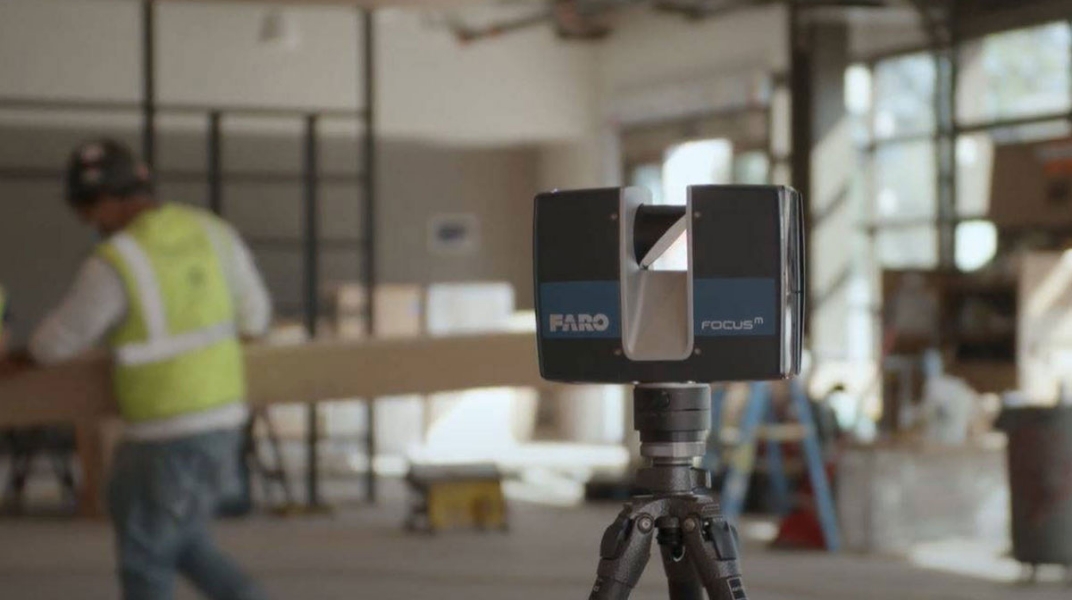

Lazer Tarama (Yer Seviyesi)
İç mekân ve dış cepheler 360° taranır; detay yoğun taş, ahşap ve bezeme elemanları milimetrik hassasiyetle kaydedilir.
Veri Birleştirme
Yer + hava verileri tek koordinatta entegre edilir; kusursuz bütüncül bir nokta bulutu oluşturulur.
Scan to BIM Modelleme
Tarihi yapının mimari & yapısal bütünlüğü BIM ortamına işlenir. Tüm formlar gerçek geometriyi korur.

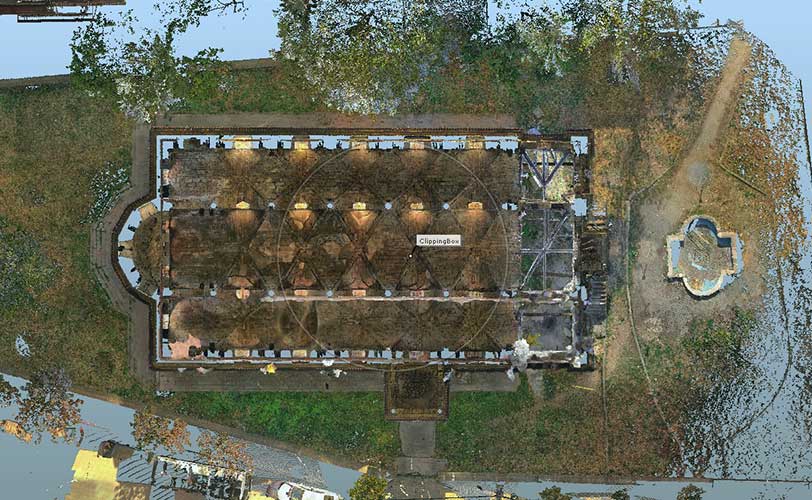

Rölöve, Restitüsyon ve Restorasyon Altlıkları
Plan, kesit, görünüş, cephe rölöveleri, silüet, taş bozulma haritaları ve detay çizimleri hazırlanır.
Dijital İkiz Teslimi
Yapı tüm bileşenleriyle 3 boyutlu, etkileşimli ve analiz edilebilir Dijital İkiz formatında teslim edilir.
| Lazer Tarama | Drone Fotogrametri |
|---|---|
| Detay ve milimetrik ölçü üretir | Yüksek kotları ve çatıyı görüntüler |
| İç mekân ve cephe için ideal | Havadan geniş ölçekli kapsama sağlar |
| Karmaşık yüzeylerde hata yapmaz | Ulaşılmaz alanları görünür kılar |
Bu iki teknoloji bir araya geldiğinde:
✔ Yapının hiçbir noktası ölçüsüz kalmaz
✔ Eksiksiz ve bilimsel rölöve elde edilir
✔ Restorasyon projeleri güvenilir temele oturur
✔ Yapı bütüncül ve doğru bir Dijital İkize dönüşür
Eski eserlerde günümüzde en doğru rölöve yöntemi hibrit (Lazer + Drone) belgelemedir.
