Depo ve hangarlarda yüksek hacimlerin ölçümü

Raf yerleşimi, yeni üretim hattı, vinç güzergâhı veya tesisat yenilemesi öncesinde kullanılabilir hacmin güncel olarak bilinmesi gerekir. Yalnızca taban alanı yeterli değildir: çatı alt kotu, makaslar, aşıklar, kolonlar, çaprazlar ve mevcut tesisatın oluşturduğu engeller birlikte değerlendirilir.

• Kolon aksları, açıklıklar ve seçilen bölgelerde net yükseklik kesitleri
• Çelik çatı altı, makas, aşık ve çaprazların görülebilen geometrisi
• Raf, vinç, platform ve mekanik–elektrik tesisat yerleşimine teknik altlık
• Mevcut projeyle karşılaştırma için kararlaştırılan nokta veya elemanların konum kontrolü

Ölçüm bölgeleri ve kesit aralıkları kullanım amacına göre tanımlanır. Yeni bir ekipmanın sığıp sığmadığı değerlendirilirken işletmenin belirlediği çalışma, bakım ve güvenli yaklaşma boşlukları da tasarım ekibiyle birlikte ele alınır.

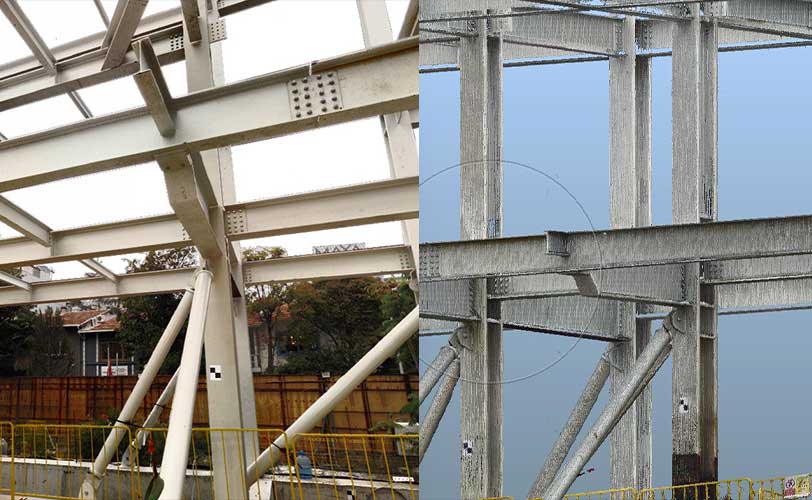

Çelik çatı ve uzay kafes ölçümü ve modellemesi

Uzay kafes sistemlerde üst üste gelen çubuklar, düğüm bölgeleri ve çatı kaplaması görüşü sınırlar. Tek bir tarama konumundan tüm sistemin kaydı beklenmez. Yapının geometrisine ve erişime göre farklı istasyonlar, ortak referans ve kontrol ölçüleriyle bir kapsama planı oluştururuz.

Drone verisi, uygun koşullarda dış çatı ve açık alan kapsamını destekleyebilir. Çatı kaplamasının altındaki elemanları göstermez. İç mekânda drone kullanımı otomatik bir çözüm olarak kabul edilmez; işletme izinleri, engeller, aydınlatma ve güvenli uçuş koşulları ayrıca değerlendirilir.

Ölçümden modele: hangi dosyalar teslim edilir?

Önce kullanım amacını belirleriz; ardından nokta bulutu, çizim ve modelin ayrıntısını birbirinden ayırırız. İhtiyaca göre E57 veya uyumlu nokta bulutu, DWG plan ve kesit, IFC veya kararlaştırılan çalışma biçiminde 3B/BIM modeli hazırlanabilir. Dosya biçimleri ve yazılım sürümleri teklif aşamasında kesinleştirilir.

• Koordinat sistemi, birim ve kaynak ölçüm tarihi
• Ölçülen, modellenen, örtülü kalan ve kayıttan tamamlanan elemanların ayrımı
• Referans ağı, veri birleştirme ve bağımsız kontrol sonuçları
• Model eleman listesi, geometrik sadeleştirmeler ve teslim kabul ölçütleri

Ölçülmüş konum geometrisi, statik hesap veya taşıma kapasitesi raporu değildir. Özellikle ince cidar, et kalınlığı, cıvata, kaynak ve kapalı bağlantı detayları yalnızca uzaktan nokta bulutuyla doğrulanmış sayılmaz. Tekrarlı ölçüm istenirse yük, sıcaklık ve referans koşulları ayrıca tanımlanır.

Hangi projelerde kullanılır?

• Yeni makine ve üretim hattı yerleşimi ile kapasite artışı
• MEP yenilemesi, boru–kanal güzergâhı ve bakım boşluğu koordinasyonu
• Çelik montajın geometrik kontrolü, tesis arşivi ve mevcut durum modellemesi

Projenize göre seçilebilen teslimler

Nokta bulutu, çizim ve model ayrı üretim aşamalarıdır. İhtiyaç duyduğunuz dosyaları, ayrıntıyı ve kabul ölçütlerini teklif aşamasında birlikte belirleriz.

Hizmet süreci nasıl ilerler?

1. 01

   İşletmeyle saha planı

   Üretim saatleri, güvenli erişim, çalışma izinleri ve kritik yatırım bölgeleri belirlenir. Gerekli duruş veya ayrı ölçüm pencereleri değerlendirilir.

2. 02

   Entegre veri toplama

   Görülebilen yüzeyler uygun konumlardan kaydedilir. Referans ağı ve gerekiyorsa çatı/açık saha için fotogrametri ayrı planlanır.

3. 03

   İşleme ve modelleme

   Veriler birleştirilip kontrol edilir. Eleman listesine göre model ve çizimler üretilir; ölçülmeyen devamlar varsayım olarak ayrıştırılır.

4. 04

   Kullanıma uygun teslim

   Kat/bölge düzeni, koordinatlar, yazılım sürümü ve dosya bağlantıları kontrol edilir. Kaynak ölçü ile türetilmiş model birlikte ilişkilendirilir.
