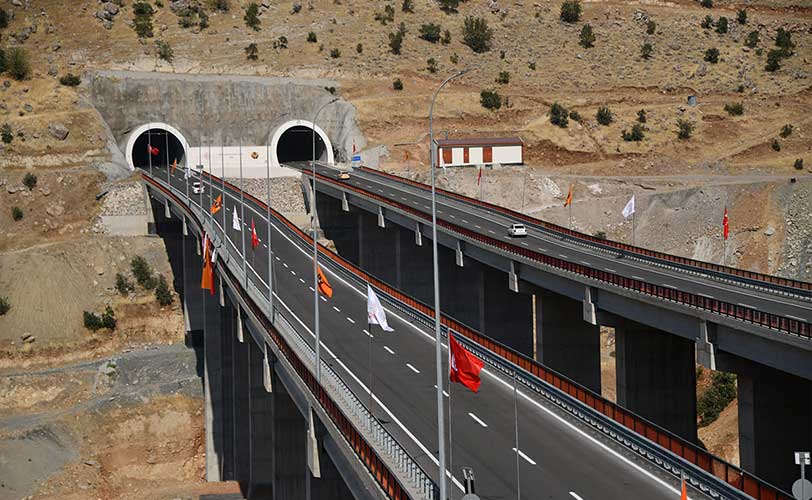

Tünel ve Viyadük Lazer Tarama

Kritik altyapının görülebilen geometrisini ölçüye dayalı biçimde belgeleyin. Kesit, açıklık ve proje karşılaştırmaları için ortak referanslı veri üretin.

Projem için teklif iste +90 532 596 23 12

ÖLÇÜYE DAYALI PROJELENDİRME

Altyapı kararları için kontrollü geometrik belgeleme

Tünel ve viyadüklerde ölçünün değeri, proje ekseni ve referanslarla birlikte yorumlanabilmesine bağlıdır. Lazer tarama hizmetimizde erişilebilen yüzeyleri kaydeder; tünel kesitleri, viyadük elemanları ve kritik bağlantı bölgeleri için veri üretiriz. Çalışma amacını mevcut durum belgelemesi, tasarım karşılaştırması veya tekrarlı izleme olarak başlangıçta ayırırız.

Hangi projelerde kullanılır?

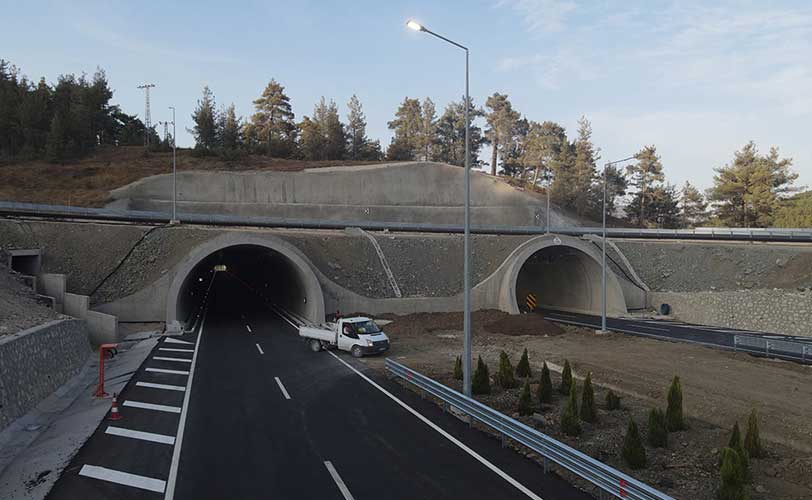

Tünel kesiti, açıklık ve tanımlanmış gabari zarfıyla geometrik karşılaştırma

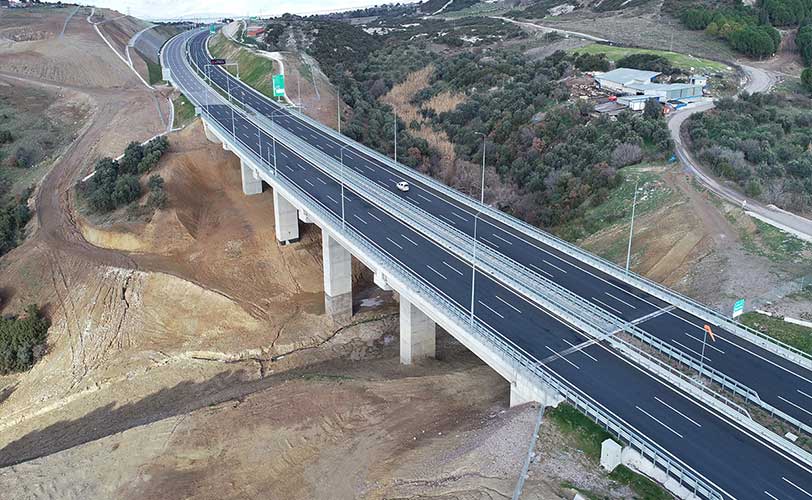

Viyadük ayakları, kirişler ve erişilebilen elemanların mevcut durum kaydı
Bakım ve yenileme projelerine altlık; uygun programla tekrarlı geometrik izleme

Projenize göre seçilebilen teslimler

Nokta bulutu, çizim ve model ayrı üretim aşamalarıdır. İhtiyaç duyduğunuz dosyaları, ayrıntıyı ve kabul ölçütlerini teklif aşamasında birlikte belirleriz.

Referanslı nokta bulutu

Hat/bölge düzeni, ölçüm tarihi ve kapsam bilgileriyle üç boyutlu yüzey verisi. Koordinat ve yükseklik referansı proje ekibiyle belirlenir.

Kesit ve çizim paketi

Kararlaştırılan aralık ve kritik konumlarda kesitler; proje ekseni, kilometre ve kot referanslarıyla ilişkili çizimler.

Model ve karşılaştırma raporu

İhtiyaca göre mevcut durum modeli, tasarım geometrisiyle karşılaştırma veya karşılaştırılabilir dönemler için değişim raporu. Yöntem ve kontrol sınırları belirtilir.

Hizmet süreci nasıl ilerler?

Proje ve referans incelemesi
Hat uzunluğu, ölçüm hedefi, güncel proje ekseni, kontrol noktaları ve kabul ölçütleri değerlendirilir.
Güvenli saha planı
İşletmeciyle erişim saatleri, çalışma bölgeleri ve güvenlik düzeni planlanır. Görüşü kapalı elemanlar için ek yöntem ihtiyacı belirlenir.
Ölçüm ve veri üretimi
Yüzeyler kaydedilip ortak referansa bağlanır. İstenen kesitler, model ve karşılaştırma çıktıları hazırlanır.
Kontrol ve mühendislik teslimi
Kritik bölgeler konum bilgisiyle raporlanır. Ölçüm koşulları, belirsizlik ve veri eksikleri sorumlu mühendislik ekibine açık biçimde sunulur.

Tek ölçüm, kaplama kalınlığı ve deformasyon takibini ayırın

Lazer tarama görülebilen yüzeyin konumunu ölçer. Tek yüzeyin taranması kaplama kalınlığını, beton içindeki hasarı veya taşıma kapasitesini doğrudan vermez. Tasarımdan farklı görünen bir yüzey de tek başına zaman içinde hareket ettiğini kanıtlamaz. Değişim takibi için kararlı referanslar, karşılaştırılabilir tarihler ve uygun ölçüm hassasiyeti gerekir. Özellikle viyadüklerde sıcaklık ve yük koşulları kayda alınmalıdır. Bulguların yapısal anlamı ve kullanım güvenliği kararları ilgili uzman mühendislik değerlendirmesini gerektirir.

İhtiyacınız olan ölçüm paketini birlikte belirleyelim

Hat uzunluğunu, proje dosyalarını ve kontrol hedefinizi paylaşın. Nokta bulutu, kesit, gabari karşılaştırması ve izleme ihtiyaçlarınıza uygun kapsamı birlikte belirleyelim.

Projem için teklif iste +90 532 596 23 12

Sık sorulan sorular

Kesitler hangi aralıkta üretilir?

Genel aralık proje ihtiyacına göre belirlenir. Daralma, geometri değişimi ve kritik ekipman bölgelerinde ek kesitler planlanabilir.

Tek taramayla deformasyon takibi yapılabilir mi?

Tek tarama mevcut geometrik durumu gösterir. Zaman içindeki değişimi değerlendirmek için ortak ve kararlı referanslara bağlı tekrarlı ölçümler gerekir.

İşletmedeki tünel veya viyadükte çalışma nasıl planlanır?

Erişim ve çalışma programı işletmeciyle birlikte belirlenir. Ölçüm ekipmanı, saha güvenliği ve trafik/işletme düzenlemelerinin yerine geçmez.
